Сам расчёт теплопотери приводить не буду, в прошлой статье подробно описан. Для удобного и быстрого расчёта сделал себе exel файл, результаты выложу сюда.
Планировка

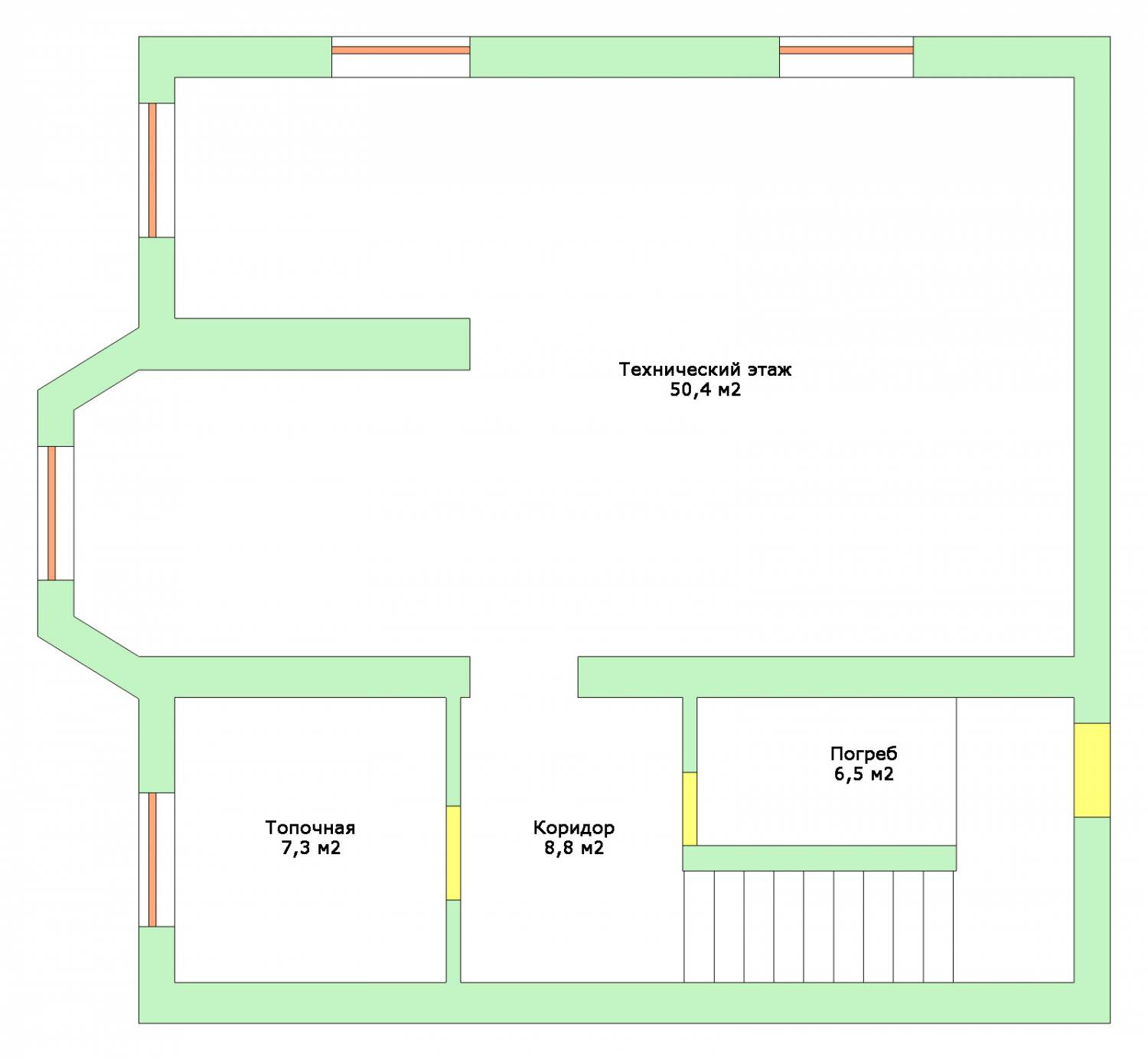

ПодвалПервый этаж

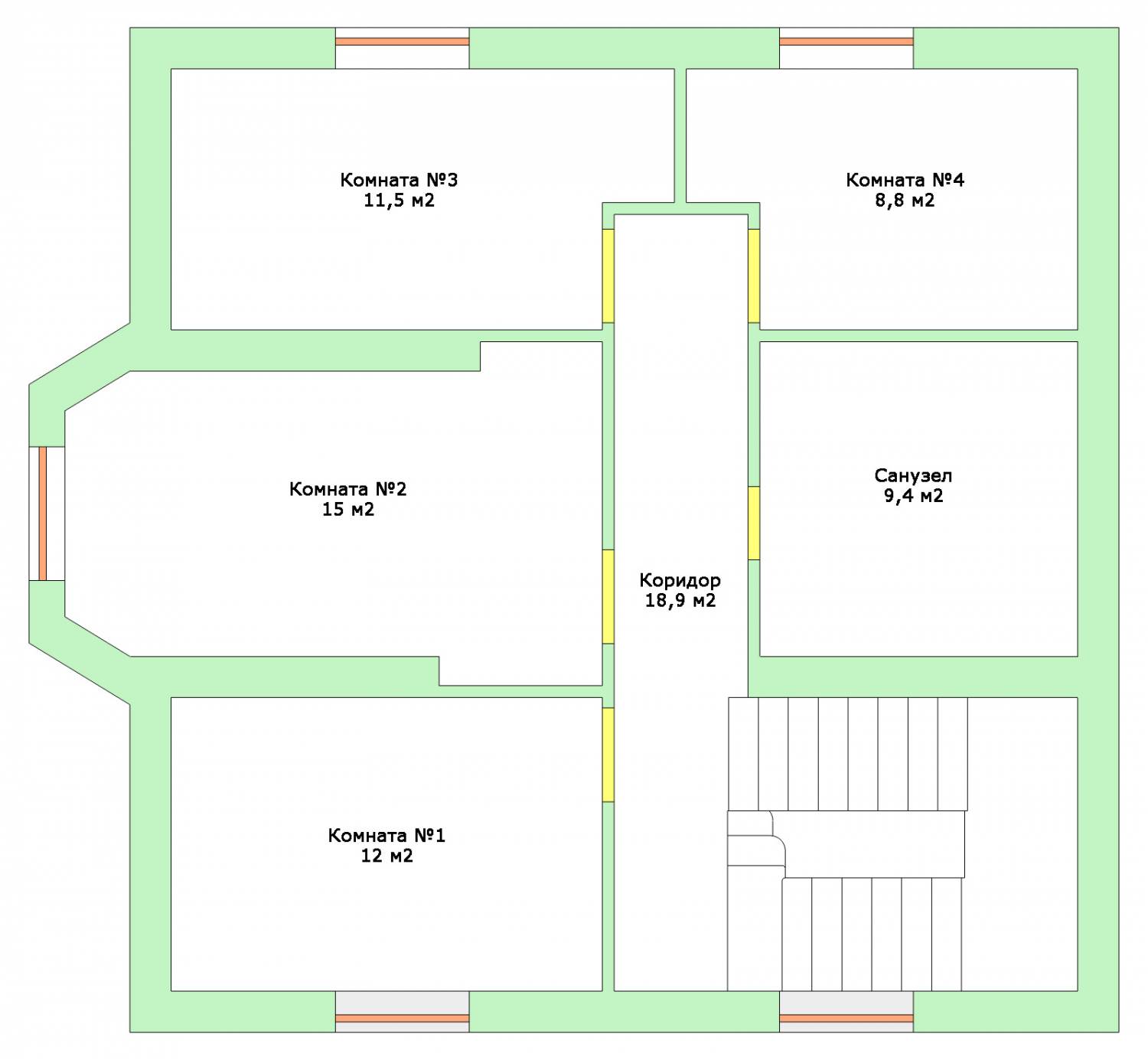

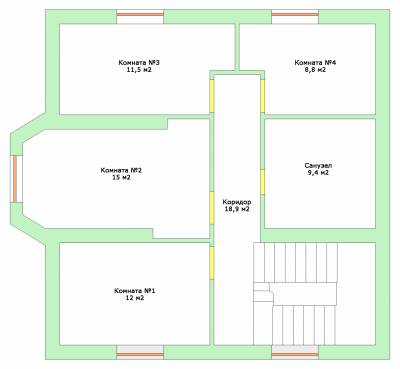

Второй этаж
Данные
Для расчёта теплопотери беру дельту температуры 50 градусов, это пиковый показатель.Перечень данных, мощности с м2 в ваттах:
- Пол подвала 8;
- Пол коридора над погребом 15;
- Стены подвала 19,2;
- Стены 1-2 этажа без утепления 20;
- Кровля 10;
- Окна 100;
- Двери 100;
Рассуждения
Теперь попробуем разобраться, как нам правильно сделать расчёт. Часто говорят, я хочу в подвале поддерживать «+5». В коридоре на первом этаже мы уже хотим +20. Дельта в 15 единиц это много, и естественно тепло с первого этажа будет уходить в подвал. А это значит, что отопительный прибор в коридоре будет напрягаться вдвое больше. И в какой-то момент в коридоре станет холоднее. Выход закрыть подвал, утеплить пол в коридоре или топить с минимальной дельтой, где-то +15.Я же решил рассчитать, что во всех помещениях у меня +22, а на улице -28.
Расчёт
Первый пример это топочная, она в подвале. Находим все стороны соприкасающихся к холоду, это: пол, две наружные стенки, и окно. Находим всю площадь: 7,3 м2, 14,99 м2, 1,3 м2 соответственно.Дальше просто перемножаем с данными и находим сумму:
7,3 * 8 + 14,99 * 19,2 + 1,3 * 100 = 476,208 ватт.
Добавляем 35% инфильтрации:
476,208 * 1,35 = 642,8808 (~643) вт.
По аналогии считаю остальные помещения в подвале.
Пример второй кухня на 1 этаже: стены 17,99 м2, окна 3,3 м2.
Считаем сразу с инфильтрацией: (17,99 * 20 + 3,3 * 100) * 1,35 = 931,23 (~931) вт.
Пример третий комната №1 на втором этаже: стены 14,67 м2, окна 1,95 м2, кровля 15,7 м2.
Считаем: (14,67 * 20 + 1,95 * 100 + 15,7 * 10) * 1,35 = 871,29 (~871) вт.
Итого

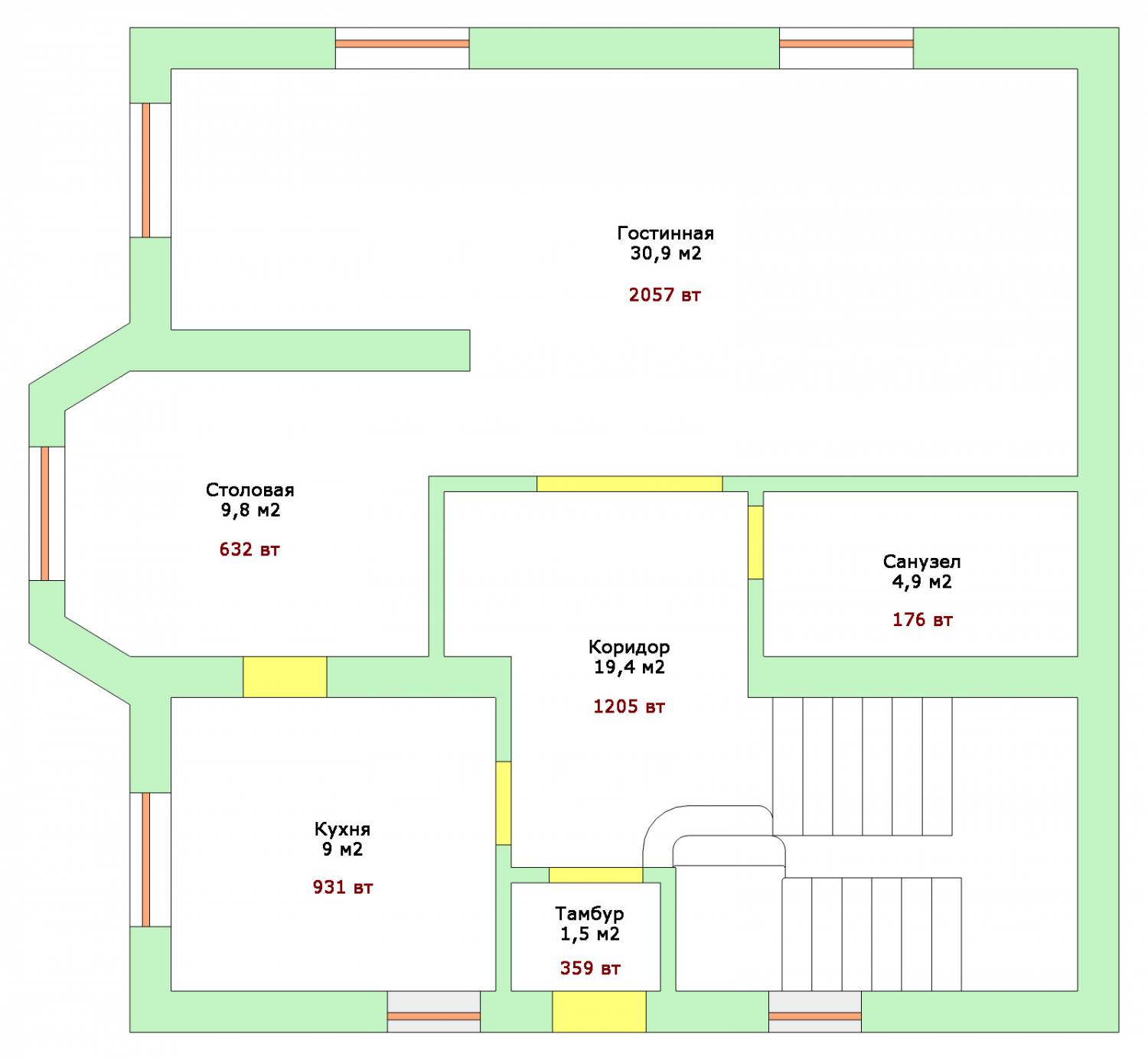

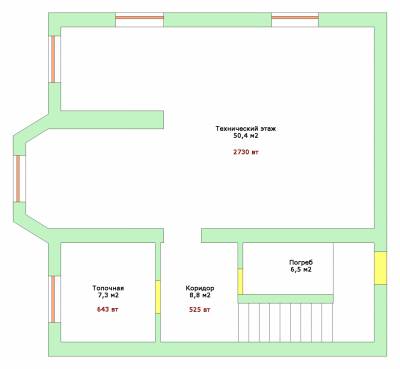

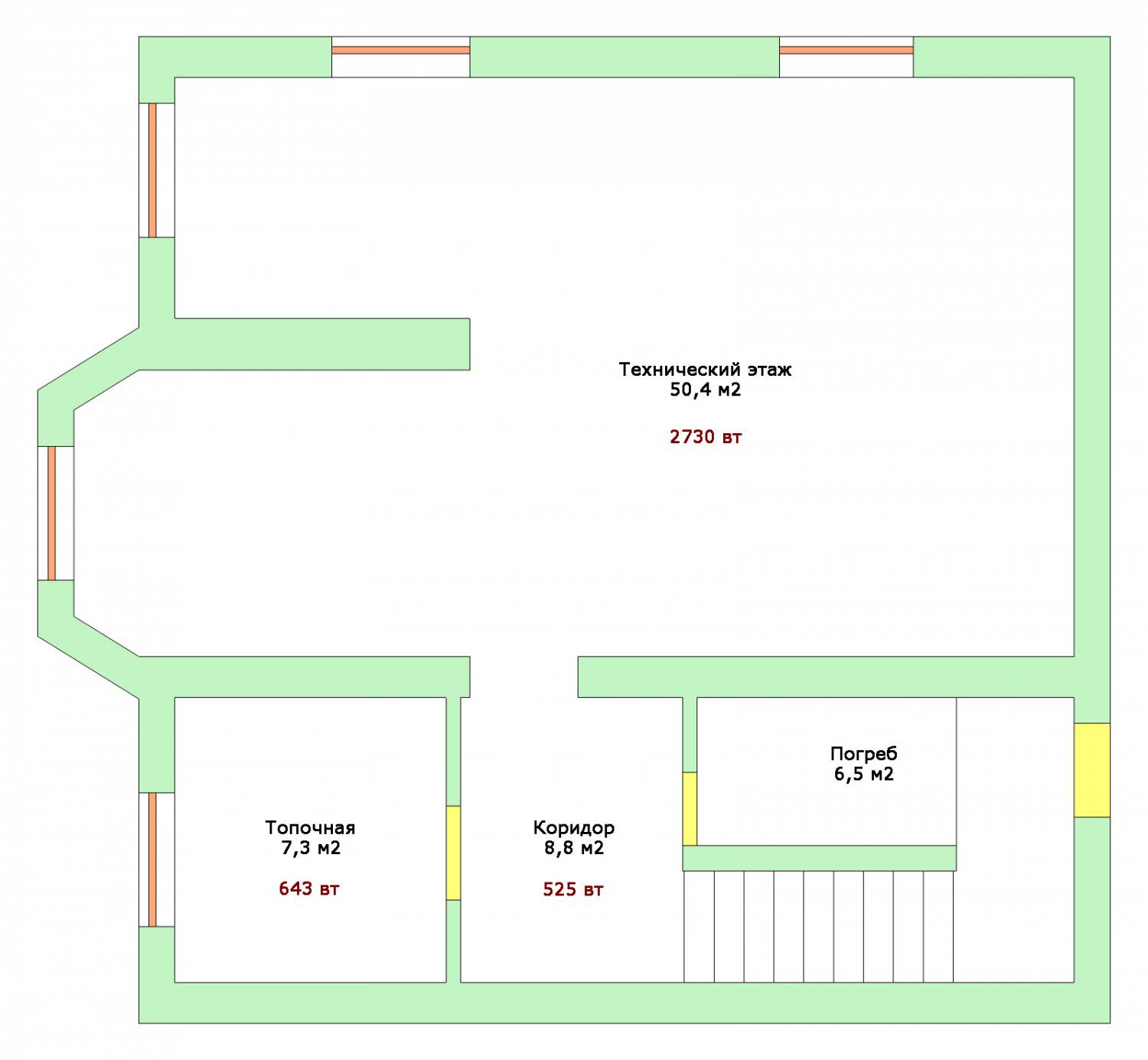

ПодвалПервый этаж

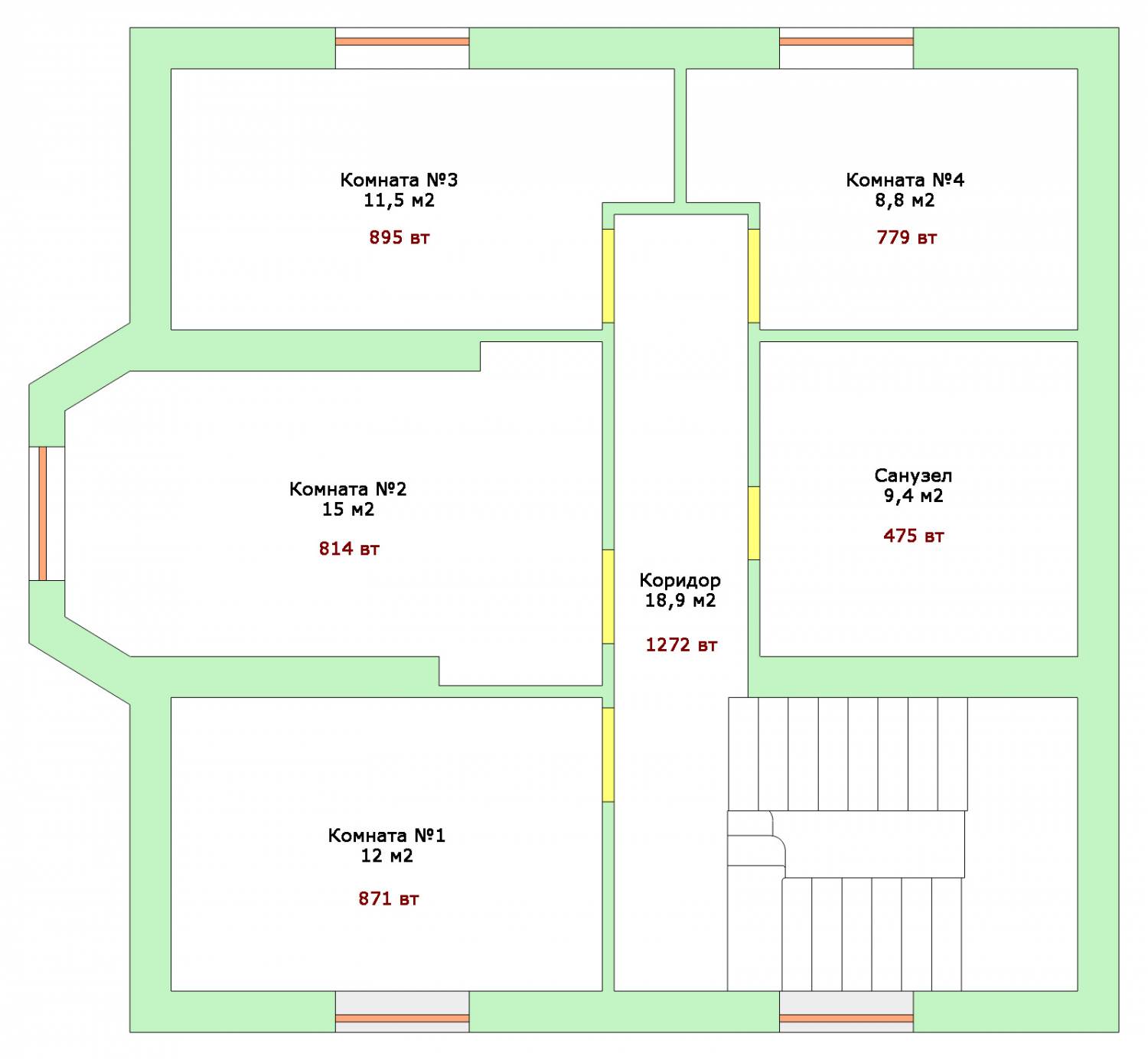

Второй этаж
Сумма должна быть почти такой же, как если посчитать целиков весь дом. Но, к сожалению, я раньше считал дельту 40 градусов, и сравнить не получается. Разница должна быть не значительна.
Так же желательно добавить погрешность по полюсам, т.е. со стороны севера накинуть 10-15%.
Как видите интернет даёт рекомендации 100 вт на м2. Многие сантехники тоже этого придерживаются. Для примера кухня 103 вт на м2, а вот санузел на первом этаже всего 36 вт на м2.
